スプレーノズル - フレアテック接続
- 極めて高純度で耐薬品性の高いスプレーノズルと、ネジのない接続が求められるアプリケーションに最適
仕様書

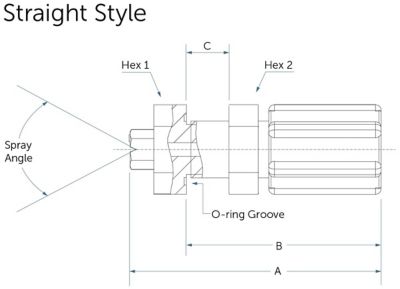

型番 | 寸法 | 六角1 | 六角2 | 継手接続 | ネジ接続 | ハーフナット型番 | ||
A | B | C | ||||||
215-204 | 56.1 mm | 43.4 mm | 9.7 mm | 11/16" | 11/16" | 6.35 mm (1/4")フレアテック | 1/2-20 UNF | HN5 |
215-205 | 62.0 mm | 43.4 mm | 9.7 mm | 11/16" | 11/16" | 6.35 mm (1/4")フレアテック | 1/2-20 UNF | HN5 |
各圧力(psig)における噴射量(GPM (ガロン/min))
型番 | 5 psig | 10 psig | 15 psig | 20 psig | 25 psig | 30 psig | 35 psig | 40 psig |
215-204 | 0.10 | 0.14 | 0.17 | 0.19 | 0.21 | 0.23 | 0.25 | 0.26 |
215-205 | 0.08 | 0.11 | 0.13 | 0.14 | 0.16 | 0.17 | 0.19 | 0.20 |
各圧力(kPa)における噴射量(L/min)
型番 | 35 kPa | 69 kPa | 103 kPa | 138 kPa | 172 kPa | 207 kPa | 241 kPa | 276 kPa |
215-204 | 0.36 | 0.51 | 0.63 | 0.70 | 0.78 | 0.86 | 0.94 | 1.00 |
215-205 | 0.31 | 0.40 | 0.49 | 0.54 | 0.61 | 0.66 | 0.71 | 0.75 |

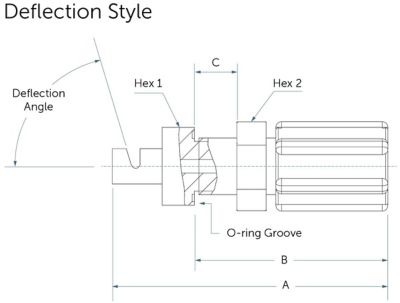

偏向角度と噴射角度
型番 | 偏向角度 | 68.95 kPaでの噴射角度 | 137.90 kPaでの噴射角度 | 206.84 kPaでの噴射角度 | 275.79 kPaでの噴射角度 |
215-204 | N/A | 70° | 88° | 94° | 99° |
215-205 | 75° | 137° | 147° | 154° | 159° |
内径: | 12.5 mm |
外径: | 15.8 mm |
溝の深さ: | 0.5 mm |
O リング規格: | AS568-014 |
ソフトウェアのバージョンアップ情報の送付が選択されました
型番 | 種類 |
---|---|
215-204 | 直線スプレー |
