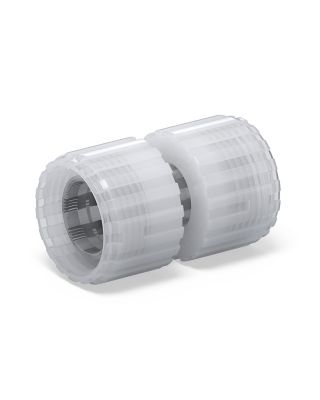

PrimeLock® ESD ストレート ユニオン、最短チューブ
見積請求
トップページ
関連資料
CAD
この製品にCAD図面が利用できる場合があります。CAD図面が利用できるかどうかを確認するには、部品セレクトを使って部品番号を選択してください。
アプリケーション
- 可燃性の溶剤やその他の非導電性半導体用薬品
- 高純度、腐食性薬液の配管
- 半導体製造
- フォトリソグラフィ
- 薬液供給ライン
- 剥離・洗浄 (WEC)
- 太陽電池、LED、フラットパネル ディスプレイ
- 表面張力の低い薬液
仕様書
| 型番 | 接続 1 および接続 2 | オリフィス | 寸法 A |
| PSMT-4-3E | 1/4" (6.35mm) プライムロック 「スペースセーバー」 | 4.1 mm | 11.0 mm |
| PSMT-6-3E | 3/8" (9.53 mm) プライムロック 「スペースセーバー」 | 6.4 mm | 11.4 mm |
| PSMT-8-3E | 1/2" (12.7 mm) プライムロック 「スペースセーバー」 | 9.4 mm | 11.2 mm |
| PSMT-12-3E | 3/4" (19.05 mm) プライムロック 「スペースセーバー」 | 15.7 mm | 9.1 mm |
| PSMT-16-3E | 1" (25.4 mm) プライムロック 「スペースセーバー」 | 22.1 mm | 11.7 mm |
| PSMT-20-3E | 1 1/4" (31.75 mm) プライムロック 「スペースセーバー」 | 27.9 mm | 9.7 mm |
| 材質 | 本体: | 導電性 PFA と 100 % PFA 451 HP 樹脂の組み合わせ |
| インサート、ナット: | PFA | |
| 表面の電気抵抗： | 1 x 105-6 Ohm/sq | |
| サイズ | 1/4" (6.35 mm) ～ 1 1/4" (31.75 mm) | |
| 使用条件 | 最高使用圧力： | 827 kPa @ 21 °C 586 kPa @ 100 °C |
| 流体温度： | -18 °C ～ 100 °C | |
| 認証 | フロロライン ESD チューブは TUV の認証を取得済み | |
| 適合規格 | RoHS | |
適合する PFA チューブ寸法
| 外径 | 外径公差 | 肉厚 | 肉厚公差 |
| 1/4" (6.35 mm) | 0.10 mm | 1.19 mm | 0.10 mm |
| 3/8" (9.53 mm) | 0.10 mm | 1.57 mm | 0.13 mm |
| 1/2" (12.7 mm) | 0.13 mm | 1.57 mm | 0.13 mm |
| 3/4" (19.05 mm) | 0.13 mm | 1.57 mm | 0.13 mm |
| 1" (25.4 mm) | 0.13 mm | 1.57 mm | 0.13 mm |
| 1 1/4" (31.75 mm) | 0.18 mm | 1.90 mm | 0.18 mm |
