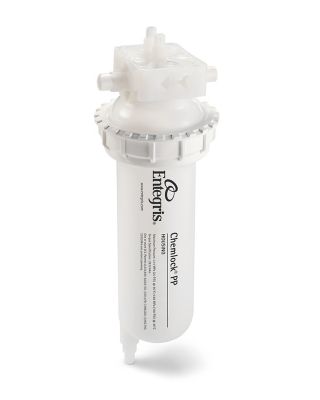

Chemlock® PP ハウジング
- コード0、10インチタイプカートリッジ用
- 純水、希釈酸・アルカリ溶液
仕様書
ケムロック PP ハウジング | ||||||||
入口/出口 接続 | ヘッド側 ベント/ドレン接続 | ボウル側 ベント/ドレン接続 | A 寸法 (10 インチタイプ) | A 寸法 (20 インチタイプ) | B 寸法 | |||
3/4" フレアテック | 1/2" フレアテック | 1/2" フレアテック | 450 mm | 700 mm | 163 mm | |||
1" フレアテック | 1/2" フレアテック | 1/2" フレアテック | 450 mm | 700 mm | 173 mm | |||
3/4 NPTメス | 1/4 NPTメス | 1/4 NPTメス | 396 mm | 646 mm | 137 mm | |||
3/4 NPTメス | 1/4 NPTメス | 1 NPTメス | – | 644 mm | 137 mm | |||
Rc 3/4 | Rc 1/4 | Rc 1/4 | 396 mm | 646 mm | 137 mm | |||
1" ユニオン | 1/4 NPTメス | 1/4 NPTメス | 396 mm | 646 mm | 203 mm |
ケムロック PP ハウジング | |||
---|---|---|---|
材質: | ヘッド、ボウル | ポリプロピレン | |
O-リング (規格AS568-345) | EPDM、またはフッ素ゴム (FKM) | ||
ロッキングリング | PVDF | ||
最高使用圧力: | 0.69 MPa @ 25 °C、0.14 MPa @ 90 °C (定常圧) | ||
最高使用温度: | 90 °C | ||
接続: | 入口/出口 | 3/4NPTメス、Rc 3/4、または 呼び径25 mm (1”)ユニオン(ジョージフィッシャー互換) | |
付属品: | ベント・ドレン用プラグ(ポリプロピレン) 3個 ユニオン接続用 O-リング (EPDMまたはフッ素ゴム(FKM)) 2本* | ||
*ユニオン接続仕様のみ |
ソフトウェアのバージョンアップ情報の送付が選択されました
型番 | 長さ | 接続 | O-リング | ロッキングリング材質 |
---|---|---|---|---|
YY6610A2EJ | 10 インチタイプ | 入口/出口3/4 NPTメス | EPDM | PVDF |
YY6610A2VJ | 10 インチタイプ | 入口/出口3/4 NPTメス | FKM | PVDF |
YY6610R5EJ | 10 インチタイプ | 入口/出口Rc 3/4 | EPDM | PVDF |
YY6610R5VJ | 10 インチタイプ | 入口/出口Rc 3/4 | FKM | PVDF |
YY6614U2VJ | 10 インチタイプ | 入口/出口25.4 mm (1")ユニオン | FKM | PVDF |
