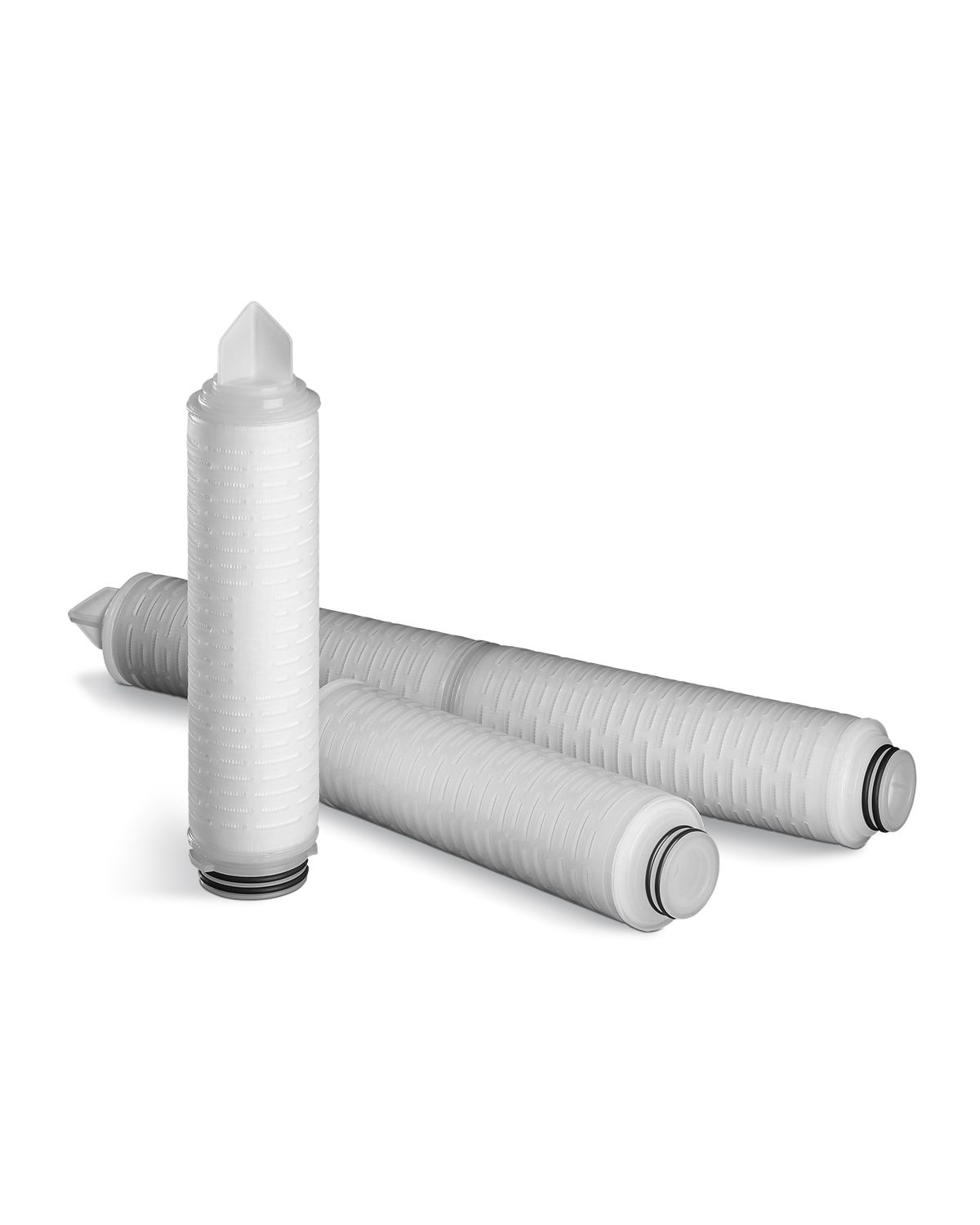

ProcessGard® PP プラス フィルター
見積請求
トップページ
関連資料
CAD
この製品にCAD図面が利用できる場合があります。CAD図面が利用できるかどうかを確認するには、部品セレクトを使って部品番号を選択してください。
アプリケーション
- フラットパネルディスプレイ– ウェットエッチング、ストリッピング、現像の全工程および純水用フィルター
- 薬品製造–溶剤、フォトレジスト、顔料、化学薬品、インクのプレフィルターおよびファイナルフィルター
- 一般的な洗浄プロセス用フィルター
仕様書
| 長さ | A：コード 0 | B：コード F | C：コード 5 | D：コード 7 |
| 5 インチタイプ | 145.5 mm | – | – | – |
| 10 インチタイプ | 271.0 mm | 246.5 mm | 313.0 mm | 315.5 mm |
| 20 インチタイプ | 514.0 mm | 491.0 mm | 557.0 mm | 559.0 mm |
| 30 インチタイプ | 758.0 mm | 734.0 mm | 800.0 mm | 803.5 mm |
| 40 インチタイプ* | 1001.5 mm | 978.0 mm | 1043.0 mm | 1048.0 mm |
| * 対応可能なフィルター構成については、お問い合わせください。 | ||||
| 材質 | フィルター部 | ポリプロピレン |
| コア、サポート、スリーブ、エンドキャップ | ポリプロピレン | |
| O リング (コード0、コード 5：AS568-222、コード 7：AS568-226） | EPDM、フッ素ゴム (FKM)、シリコーン、被覆フッ素ゴム (E-FKM) | |
| ガスケット (コード F) | EPDM、フッ素ゴム (FKM) | |
| 孔径 (公称) | 0.1、0.2、0.5、1、2、3、5、10、20、30、40 µm | |
| 使用条件 | 最大許容正差圧 | 0.4 MPa @ 20°C |
| 最高使用温度 | 80ºC | |
ソフトウェアのバージョンアップ情報の送付が選択されました
型番
| 型番 | 除粒子性能 | 接続 | 長さ | O-リング |
|---|---|---|---|---|
| PGPP01F10E1 | 0.1 µm | コードF | 10 インチタイプ | EPDM |
| PGPP02010E1 | 0.2 µm | コード0 | 10 インチタイプ | EPDM |
| PGPP02010T1 | 0.2 µm | コード0 | 10 インチタイプ | E-FKM |
| PGPP02010V1 | 0.2 µm | コード0 | 10 インチタイプ | FKM |
| PGPP02020E1 | 0.2 µm | コード0 | 20 インチタイプ | EPDM |
| PGPP02020V1 | 0.2 µm | コード0 | 20 インチタイプ | FKM |
| PGPP02510E1 | 0.2 µm | コード5 | 10 インチタイプ | EPDM |
| PGPP02520E1 | 0.2 µm | コード5 | 20 インチタイプ | EPDM |
| PGPP02710E1 | 0.2 µm | コード7 | 10 インチタイプ | EPDM |
| PGPP02720E1 | 0.2 µm | コード7 | 20 インチタイプ | EPDM |
| PGPP02F10E1 | 0.2 µm | コードF | 10 インチタイプ | EPDM |
| PGPP02F20E1 | 0.2 µm | コードF | 20 インチタイプ | EPDM |
| PGPP05020E1 | 0.5 µm | コード0 | 20 インチタイプ | EPDM |
| PGPP05020T1 | 0.5 µm | コード0 | 20 インチタイプ | E-FKM |
| PGPP05720E1 | 0.5 µm | コード7 | 20 インチタイプ | EPDM |
| PGPP05F20E1 | 0.5 µm | コードF | 20 インチタイプ | EPDM |
| PGPP05F30E1 | 0.5 µm | コードF | 30 インチタイプ | EPDM |
| PGPP10010T1 | 1 µm | コード0 | 10 インチタイプ | E-FKM |
| PGPP10020T1 | 1 µm | コード0 | 20 インチタイプ | E-FKM |
| PGPP10020V1 | 1 µm | コード0 | 20 インチタイプ | FKM |
| PGPP10030E1 | 1 µm | コード0 | 30 インチタイプ | EPDM |
| PGPP10030T1 | 1 µm | コード0 | 30 インチタイプ | E-FKM |
| PGPP10710E1 | 1 µm | コード7 | 10 インチタイプ | EPDM |
| PGPP10F10E1 | 1 µm | コードF | 10 インチタイプ | EPDM |
| PGPP10F20E1 | 1 µm | コードF | 20 インチタイプ | EPDM |
| PGPP1H010E1 | 10 µm | コード0 | 10 インチタイプ | EPDM |
| PGPP1H010V1 | 10 µm | コード0 | 10 インチタイプ | FKM |
| PGPP1H020T1 | 10 µm | コード0 | 20 インチタイプ | E-FKM |
| PGPP1H030E1 | 10 µm | コード0 | 30 インチタイプ | EPDM |
| PGPP1H030T1 | 10 µm | コード0 | 30 インチタイプ | E-FKM |
| PGPP1H720E1 | 10 µm | コード7 | 20 インチタイプ | EPDM |
| PGPP1HF10V1 | 10 µm | コードF | 10 インチタイプ | FKM |
| PGPP20010T1 | 2 µm | コード0 | 10 インチタイプ | E-FKM |
| PGPP20010V1 | 2 µm | コード0 | 10 インチタイプ | FKM |
| PGPP2H010E1 | 20 µm | コード0 | 10 インチタイプ | EPDM |
| PGPP30010E1 | 3 µm | コード0 | 10 インチタイプ | EPDM |
| PGPP30010T1 | 3 µm | コード0 | 10 インチタイプ | E-FKM |
| PGPP30010V1 | 3 µm | コード0 | 10 インチタイプ | FKM |
| PGPP3H010E1 | 30 µm | コード0 | 10 インチタイプ | EPDM |
| PGPP3H030E1 | 30 µm | コード0 | 30 インチタイプ | EPDM |
| PGPP3HF20E1 | 30 µm | コードF | 20 インチタイプ | EPDM |
| PGPP4H010E1 | 40 µm | コード0 | 10 インチタイプ | EPDM |
| PGPP4HF20E1 | 40 µm | コードF | 20 インチタイプ | EPDM |
| PGPP50010V1 | 5 µm | コード0 | 10 インチタイプ | FKM |
| PGPP50020E1 | 5 µm | コード0 | 20 インチタイプ | EPDM |
| PGPP50020T1 | 5 µm | コード0 | 20 インチタイプ | E-FKM |
| PGPP50510E1 | 5 µm | コード5 | 10 インチタイプ | EPDM |
| PGPP50710E1 | 5 µm | コード7 | 10 インチタイプ | EPDM |
| PGPP50720E1 | 5 µm | コード7 | 20 インチタイプ | EPDM |
| PGPP50F10E1 | 5 µm | コードF | 10 インチタイプ | EPDM |
| PGPP50F20E1 | 5 µm | コードF | 20 インチタイプ | EPDM |
