Integra® バルブ用スピードコントローラ
インテグリスの空圧式バルブに入るパイロットエアの速度を抑制します。
仕様書
型番 | 入口 | 出口 | オリフィスサイズ |
202-132 | 1/8 NPTメス | 1/8 NPTオス | 0.10 mm (0.004") |
202-133 | 1/8 NPTメス | 1/8 NPTオス | 0.15 mm (0.006") |
202-134 | 1/8 NPTメス | 1/8 NPTオス | 0.41 mm (0.016") |
取り付けに関する情報

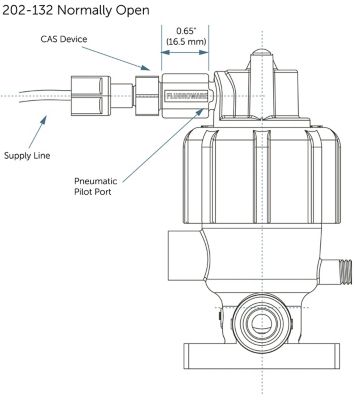

スピードコントローラは固定オリフィスのため、調整はできません。空圧式バルブに入るパイロットエアの速度を制御します。バルブの開閉時にバルブの作動速度を下げるには、図に示すようにこのスピードコントローラをパイロットエア供給ポートに差し込みます。
パイロットエア供給ラインには外径6.35 mm (1/4")のチューブを使用することを推奨します。スピードコントローラには、片方が1/8 NPTオスで他方が1/8 NPTメスのネジです。NPTオス側を、パイロットポート(1/8 NPTメス)に接続します。パイロットエアは、孔径45 μm以下のフィルターでろ過したクリーンドライエアを使用してください。
警告: 551.6 kPaを超える圧力をかけると、部品がハウジングから外れたり、ハウジングが破裂したりする可能性があり、事故につながるおそれがあります。
性能データ(参照用のみ)
作動速度に関する時間は概算値(±30%) | ||
合計経過時間 = 遅延時間 + 移動時間 | ||
合計経過時間: | パイロットエアが供給された時点からバルブの開/閉が完了するまでの時間 | |
遅延時間: | パイロットエアが供給された時点からバルブのダイヤフラムが動作を開始するまでの時間 | |
移動時間: | アクチュエータが動作を開始した時点から動作が完了するまでの時間 | |
遅延時間は移動時間とほぼ等しくなります。 |
使用圧力: | 551.6 kPa (最大) |
使用温度: | 65 °C (最大) |
材質: | 外部部品: PVDF 内部部品: PVDF、サファイア |
注: 孔径45 μm以下のフィルターでろ過したクリーンドライエアを使用します。パイロットエア供給ラインには外径6.35 mm (1/4")のチューブを使用してください。
