Galtek® ファースト アクション プラグバルブ、1/4 ターン
- 実験室などの簡単な配管
- 薬品のサンプリングやプロセスのモニタリング
仕様書
型番 | オリフィス | 流量係数 Cv (Kv) | 入口 | 出口 |
204-22 | 1.98 mm | 0.07 (1.0) | 外径 1/8" (3.18 mm) チューブ* | 外径 1/8" (3.18 mm) チューブ* |
204-19 | 3.97 mm | 0.30 (4.3) | 外径 1/4" (6.35 mm) チューブ* | 外径 1/4" (6.35 mm) チューブ* |
204-20 | 3.97 mm | 0.34 (4.9) | 1/4 NPT オス | 外径 1/4" (6.35 mm) チューブ* |
204-21 | 3.97 mm | 0.34 (4.9) | 1/4 NPT オス | 1/4 NPT オス |
* チューブ接続にはインテグラルフェルール ナットが付属しています。また、Quikgrip® (クイックグリップ) 継手との互換性があります。

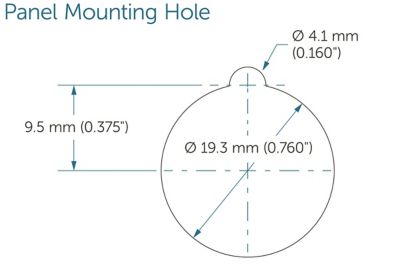

パネルへの取り付け方 - パネルへ取り付けた後、ステムパッキンナットを 2.26 N・m のトルクで締め付けてください。
圧力範囲: | - 914 kPa ~ 862 kPa (65 ℃ まで) 65 ℃ を超える温度での最高使用圧力を計算するには、65 ℃ から 1 ℃ 上昇するごとに 862 kPa から 6.9 kPa を差し引きます。 |
温度範囲: | - 18 °C ~ 135 °C (周囲、流体) |
材質: | PFA (すべての接液部) |
