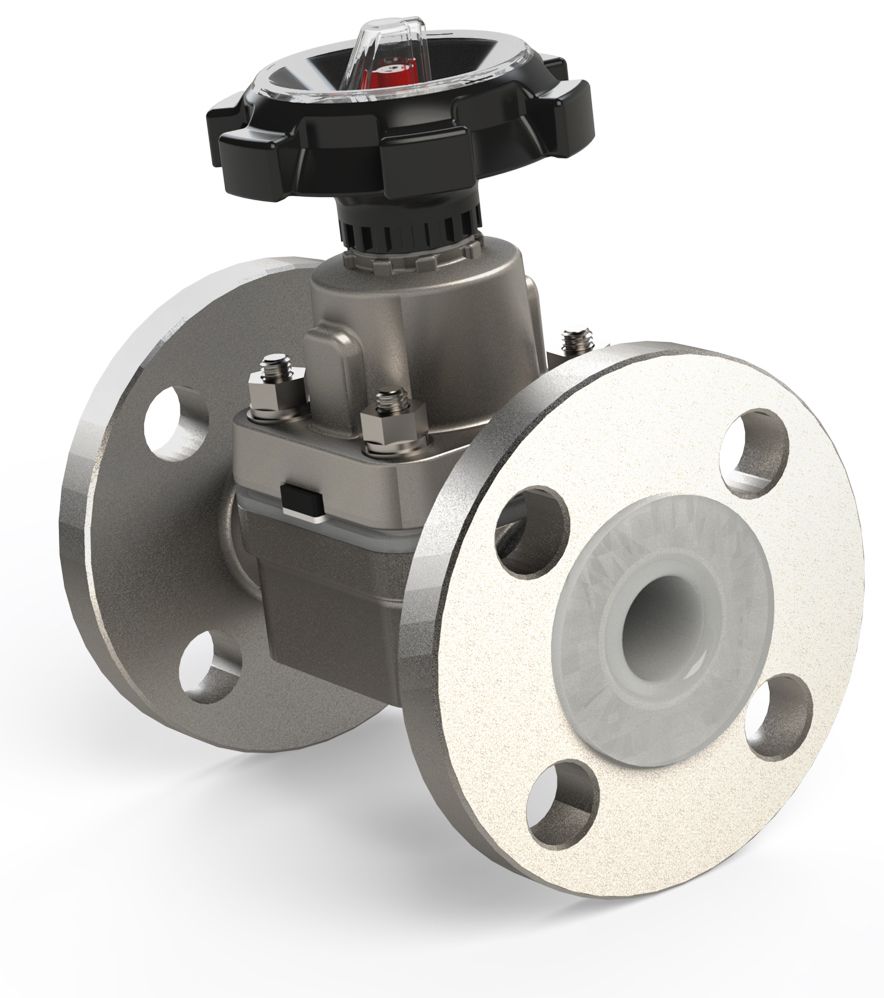

EP 手動式バルブ、二方弁、PFA ライニング
- TFT/LCD 製造用 腐食性薬品
- 高流量な薬液供給システム
仕様書
ポートサイズ | 最大CV値 | A | B | C | 寸法 D |
E | F | G | L |
JIS10KGフランジ | |||||||||
15A (1/2") | 7 | 113.6 mm | 85 mm | 12.5 mm | 3.5 mm | 16 mm | 70.0 mm | 95 mm | 150 mm |
20A (3/4") | 7 | 113.6 mm | 85 mm | 14.0 mm | 3.5 mm | 16 mm | 75.0 mm | 100 mm | 150 mm |
25A (1") | 10 | 130.5 mm | 90 mm | 14.0 mm | 3.5 mm | 19 mm | 90.0 mm | 125 mm | 160 mm |
40A (1 1/2") | 26 | 185.8 mm | 136 mm | 16.0 mm | 3.5 mm | 19 mm | 105.0 mm | 140 mm | 200 mm |
50A (2") | 43 | 218.9 mm | 136 mm | 18.0 mm | 3.5 mm | 19 mm | 120.0 mm | 155 mm | 230 mm |
ANSI 150#フランジ | |||||||||
20A (3/4") | 7 | 113.6 mm | 85 mm | 12.5 mm | 3.5 mm | 16 mm | 70.0 mm | 98 mm | 150 mm |
25A (1") | 10 | 130.5 mm | 90 mm | 14.0 mm | 3.5 mm | 19 mm | 79.4 mm | 108 mm | 160 mm |
40A (1 1/2") | 26 | 185.8 mm | 136 mm | 16.0 mm | 3.5 mm | 19 mm | 98.4 mm | 127 mm | 200 mm |
50A (2") | 43 | 218.90 mm | 136 mm | 18.0 mm | 3.5 mm | 19 mm | 120.0 mm | 155 mm | 230 mm |
材質 | 接液部 | PFA、PTFE | |
非接液部 | EPDM、フッ素ゴム、304 ステンレススチール、PP | ||
圧力範囲 | 689.5 kPa @ 21 °C 流体温度 | ||
414 kPa @ 90 °C 流体温度 | |||
温度範囲 | 21 ~ 120 °C |
