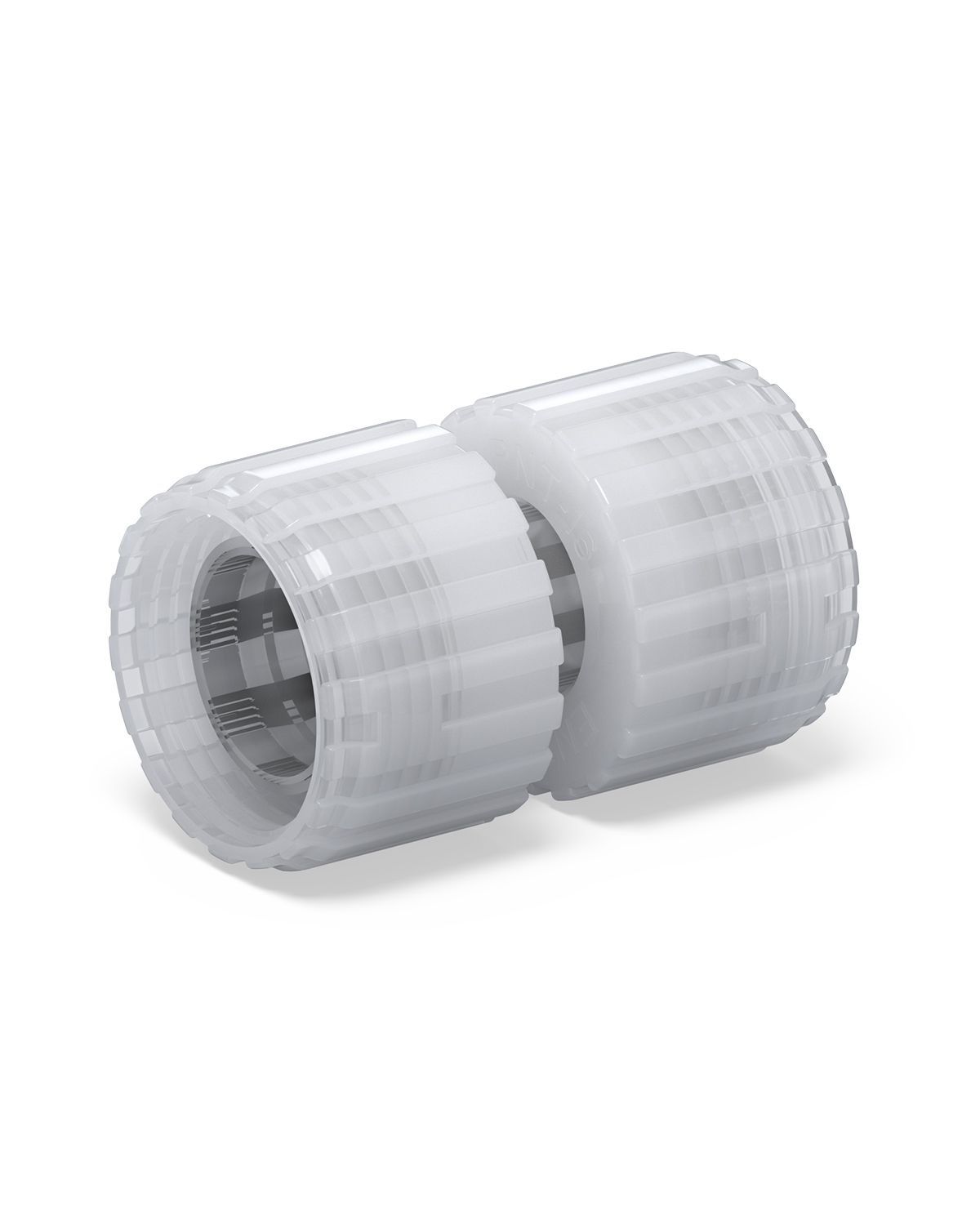

PrimeLock® ESD ストレート ユニオン、最短チューブ
- 可燃性の溶剤やその他の非導電性半導体用薬品
- 高純度、腐食性薬液の配管
- 半導体製造
- フォトリソグラフィ
- 薬液供給ライン
- 剥離・洗浄 (WEC)
- 太陽電池、LED、フラットパネル ディスプレイ
- 表面張力の低い薬液
仕様書
型番 | 接続 1 および接続 2 | オリフィス | 寸法 A |
PSMT-4-3E | 1/4" (6.35mm) プライムロック 「スペースセーバー」 | 4.1 mm | 11.0 mm |
PSMT-6-3E | 3/8" (9.53 mm) プライムロック 「スペースセーバー」 | 6.4 mm | 11.4 mm |
PSMT-8-3E | 1/2" (12.7 mm) プライムロック 「スペースセーバー」 | 9.4 mm | 11.2 mm |
PSMT-12-3E | 3/4" (19.05 mm) プライムロック 「スペースセーバー」 | 15.7 mm | 9.1 mm |
PSMT-16-3E | 1" (25.4 mm) プライムロック 「スペースセーバー」 | 22.1 mm | 11.7 mm |
PSMT-20-3E | 1 1/4" (31.75 mm) プライムロック 「スペースセーバー」 | 27.9 mm | 9.7 mm |
材質 | 本体: | 導電性 PFA と 100 % PFA 451 HP 樹脂の組み合わせ |
インサート、ナット: | PFA | |
表面の電気抵抗: | 1 x 105-6 Ohm/sq | |
サイズ | 1/4" (6.35 mm) ~ 1 1/4" (31.75 mm) | |
使用条件 | 最高使用圧力: | 827 kPa @ 21 °C 586 kPa @ 100 °C |
流体温度: | -18 °C ~ 100 °C | |
認証 | フロロライン ESD チューブは TUV の認証を取得済み | |
適合規格 | RoHS |
適合する PFA チューブ寸法
外径 | 外径公差 | 肉厚 | 肉厚公差 |
1/4" (6.35 mm) | 0.10 mm | 1.19 mm | 0.10 mm |
3/8" (9.53 mm) | 0.10 mm | 1.57 mm | 0.13 mm |
1/2" (12.7 mm) | 0.13 mm | 1.57 mm | 0.13 mm |
3/4" (19.05 mm) | 0.13 mm | 1.57 mm | 0.13 mm |
1" (25.4 mm) | 0.13 mm | 1.57 mm | 0.13 mm |
1 1/4" (31.75 mm) | 0.18 mm | 1.90 mm | 0.18 mm |
ソフトウェアのバージョンアップ情報の送付が選択されました
PrimeLock® Insert Installation using a Power Drill for 1 1/4" , 1 1/2" or 40 mm tubing
PrimeLock® Insert Installation Instructions
PrimeLock Fittings
PrimeLock® Fitting Technology and Installation Overview
PrimeLock® Fitting Introduction
Electrostatic Dissipative ESD Tubing and Fittings
型番 | 接続1 | 接続2 |
---|---|---|
PSMT-12-3E | 3/4" PrimeLock® ESD | 3/4" PrimeLock® ESD |
PSMT-20-3E | 1 1/4" PrimeLock® ESD | 1 1/4" PrimeLock® ESD |
PSMT-4-3E | 1/4" PrimeLock® ESD | 1/4" PrimeLock® ESD |
PSMT-6-3E | 3/8" PrimeLock® ESD | 3/8" PrimeLock® ESD |
