ProcessGard® PDP IJ フィルター
見積請求
トップページ
関連資料
CAD
この製品にCAD図面が利用できる場合があります。CAD図面が利用できるかどうかを確認するには、部品セレクトを使って部品番号を選択してください。
アプリケーション
- インク
- 原材料インク、インクジェットプリンター
- 顔料インク
仕様書
| プロセスガード PDP IJ カートリッジ | ||
|---|---|---|
| 材質: | フィルター | ポリプロピレン: 2.5、5、10 µm ポリプロピレン/ナイロン: 1.5 µm |
| サポート、コア、スリーブ | ポリプロピレン | |
| シール材 | O-リング: EPDM、FKM (フッ素ゴム)、または E-FKM (被覆フッ素ゴム) ガスケット: EPDM または FKM | |
| 除粒子径: | 1.5、2.5、5.0、10 µm | |
| 使用条件: | 最大許容正差圧 | 0.4 MPa @ 20 °C |
| 最大許容逆差圧 | 0.25 MPa @ 20 °C | |
| 最高使用温度 | 80 °C | |

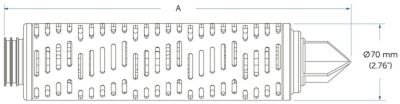

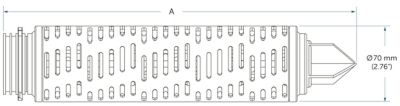

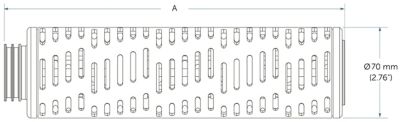

| カートリッジ形状: | コード0、5 | O-リングシール (AS568-222) |
| コード7 | O-リングシール (AS568-226) | |

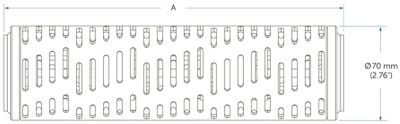

| コードF | ガスケットシール | |

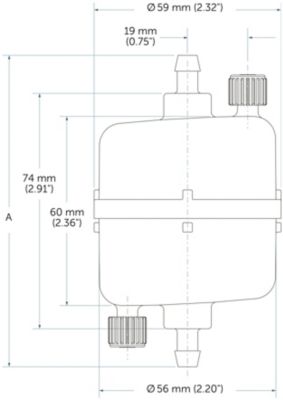

プロセスガード PDP IJ ミニ ディスポーザブル | ||
| 材質: | フィルター | ポリプロピレン: 2.5、5、10 µm ポリプロピレン/ナイロン: 1.5 µm |
| サポート、コア、スリーブ | ポリプロピレン | |
| ハウジング | ポリプロピレン (白または黒) | |
| O-リング | EPDM、シリコーン、または FKM | |
| 除粒子径: | 1.5、2.5、5.0、10 µm | |
| 接続: | 入口/出口 | コンプレッションシール、ホースコネクター、ルアーロック、NPT、クイックカップリング |
| ベント/ドレン | ルアーロック メス | |
| 使用条件: | 最大許容正差圧 | 0.4 MPa @ 20 °C |
| 最大許容逆差圧 | 0.25 MPa @ 20 °C | |
| 最高使用温度 | 60 °C | |
ソフトウェアのバージョンアップ情報の送付が選択されました
公開 Oct 3, 2019
Application Note
Membrane Plugging Mechanisms Drive Smart Filter Selection Strategies
618.2 kB
型番
| 型番 | 最高使用温度 | メンブレン/メディア | 形状 | シェルのタイプ | 長さ | 除粒子性能 | 接続 | O-リング |
|---|---|---|---|---|---|---|---|---|
| PGP15N01E1 | 80°C | PP/ナイロン | カートリッジ | なし | 10 インチタイプ | 1.5 µm | コード0 | EPDM |
| PGP15N71E1 | 80°C | PP/ナイロン | カートリッジ | なし | 10 インチタイプ | 1.5 µm | コード7 | EPDM |
| PGP1H01E1 | 80°C | PP | カートリッジ | なし | 10 インチタイプ | 10 µm | コード0 | EPDM |
| PGP2501E1 | 80°C | PP | カートリッジ | なし | 10 インチタイプ | 2.5 µm | コード0 | EPDM |
| PGP2571E1 | 80°C | PP | カートリッジ | なし | 10 インチタイプ | 2.5 µm | コード7 | EPDM |
| PGP5001E1 | 80°C | PP | カートリッジ | なし | 10 インチタイプ | 5 µm | コード0 | EPDM |
| PGPD010M2QFV2B | 60°C | PP | PPカプセル(黒) | ポリプロピレンシェル(黒) | ミニ | 1 µm | 6.35 mm (1/4")クイックカップリングメス | なし |
| PGPD015NM2CS | 60°C | PP/ナイロン | 標準PPカプセル | 標準ポリプロピレンシェル | ミニ | 1.5 µm | 6.35 mm (1/4")コンプレッションシール継手 | なし |
| PGPD015NM2NS | 60°C | PP/ナイロン | 標準PPカプセル | 標準ポリプロピレンシェル | ミニ | 1.5 µm | 6.35 mm (1/4") NPTオス継手 | なし |
| PGPD025M2CS | 60°C | PP | 標準PPカプセル | 標準ポリプロピレンシェル | ミニ | 2.5 µm | 6.35 mm (1/4")コンプレッションシール継手 | なし |
| PGPD025M2NS | 60°C | PP | 標準PPカプセル | 標準ポリプロピレンシェル | ミニ | 2.5 µm | 6.35 mm (1/4") NPTオス継手 | なし |
| PGPD050M2CB | 60°C | PP | PPカプセル(黒) | ポリプロピレンシェル(黒) | ミニ | 5 µm | 6.35 mm (1/4")コンプレッションシール継手 | なし |
| PGPD050M2CS | 60°C | PP | 標準PPカプセル | 標準ポリプロピレンシェル | ミニ | 5 µm | 6.35 mm (1/4")コンプレッションシール継手 | なし |
| PGPD050M2HS | 60°C | PP | 標準PPカプセル | 標準ポリプロピレンシェル | ミニ | 5 µm | 6.35 mm (1/4")ホースバーブ継手 | なし |
| PGPD050M2NS | 60°C | PP | 標準PPカプセル | 標準ポリプロピレンシェル | ミニ | 5 µm | 6.35 mm (1/4") NPTオス継手 | なし |
| PGPD050M2QBE | 60°C | PP | PPカプセル(黒) | ポリプロピレンシェル(黒) | ミニ | 5 µm | 6.35 mm (1/4")クイックカップリングオス | なし |
| PGPD050M2QFV2BA | 60°C | PP | PPカプセル(黒) | ポリプロピレンシェル(黒) | ミニ | 5 µm | 6.35 mm (1/4")クイックカップリングメス | なし |
| PGPD050M2QV2BA | 60°C | PP | PPカプセル(黒) | ポリプロピレンシェル(黒) | ミニ | 5 µm | 6.35 mm (1/4")クイックカップリングメス | なし |
| PGPD050M3NFB | 60°C | PP | PPカプセル(黒) | ポリプロピレンシェル(黒) | ミニ | 5 µm | 9.52 mm (3/8") NPTメス継手 | なし |
| PGPD050MLFB | 60°C | PP | PPカプセル(黒) | ポリプロピレンシェル(黒) | ミニ | 5 µm | ルアーロックメス | なし |
| PGPD100M2CB | 60°C | PP | PPカプセル(黒) | ポリプロピレンシェル(黒) | ミニ | 10 µm | 6.35 mm (1/4")コンプレッションシール継手 | なし |
| PGPD100M2CS | 60°C | PP | 標準PPカプセル | 標準ポリプロピレンシェル | ミニ | 10 µm | 6.35 mm (1/4")コンプレッションシール継手 | なし |
| PGPD100M2HS | 60°C | PP | 標準PPカプセル | 標準ポリプロピレンシェル | ミニ | 10 µm | 6.35 mm (1/4")ホースバーブ継手 | なし |
| PGPD100M2NS | 60°C | PP | 標準PPカプセル | 標準ポリプロピレンシェル | ミニ | 10 µm | 6.35 mm (1/4") NPTオス継手 | なし |
| PGPD100M2QFS | 60°C | PP | 標準PPカプセル | 標準ポリプロピレンシェル | ミニ | 10 µm | 6.35 mm (1/4")クイックカップリングメス | なし |
| PGPD100M2QFV2S | 60°C | PP | 標準PPカプセル | 標準ポリプロピレンシェル | ミニ | 10 µm | 6.35 mm (1/4")クイックカップリングメス | なし |
| PGPD100M2QSE | 60°C | PP | 標準PPカプセル | 標準ポリプロピレンシェル | ミニ | 10 µm | 6.35 mm (1/4")クイックカップリングオス | なし |
| PGPD100M3NFB | 60°C | PP | PPカプセル(黒) | ポリプロピレンシェル(黒) | ミニ | 10 µm | 9.52 mm (3/8") NPTメス継手 | なし |
