NOWPak® キャニスター クロージャー
- フォトリソグラフィ用途
- 高純度の溶剤
- 製薬およびバイオ医薬品
- フラットパネルディスプレイ製造用のカラーフィルター材料
仕様書
4 ～ 40 L サイズのキャニスター
| 仕様 | NC-03, NC-03-2, NCE-03 | NC-04, NC-04-2, NCE-04 | NC-W2 | |
| 外径 | 76.0 mm | 76 mm | 71 mm | |
| 高さ(最大) | 53.0 mm | 56 mm | 38 mm | |
| ネックスレッド | UN 2.5-12 ねじ | 63 mm のこ歯ねじ | 63 mm のこ歯ねじ | |
| 適正トルク | 27-34 N•m (20-25 ft•lb) | 27-34 N•m (20-25 ft•lb) | 9.3 ± 0.3 N•m (80-85 in•lb) | |
| キャニスターサイズ | 4 ～ 40 L | 4 ～ 40 L | 4 ～ 40 L (63 mm のこ歯ねじ付きキャニスター) | |
| 材質 | NC-03 | NC-03-2 | NCE-03 | NC-04 | NC-04-2 | NCE-04 | NC-W2 |
| クロージャー/キャップ本体 | アルミニウム | アルミニウム | アルミニウム | アルミニウム | アルミニウム | アルミニウム | ポリプロピレン |
| コンプレッションリング | HDPE | HDPE | HDPE | HDPE | HDPE | HDPE | – |
| キャップO-リング | EPDM | FEP 被覆シリコーン | PTFE コーティングEPDM | PTFE コーティングEPDM | FEP 被覆シリコーン | PTFE コーティングEPDM | – |
| クロージャーO-リング | EPDM | FEP 被覆シリコーン | PTFE コーティングEPDM | PTFE コーティングEPDM | FEP 被覆シリコーン | PTFE コーティングEPDM | – |
| ブレークシール | PTFE, NA-09 タイプ | PTFE, NA-09タイプ | PTFE, NA-49 ドーナツ タイプ | PTFE, NA-09タイプ | PTFE, NA-09タイプ | PTFE, NA-49 ドーナツ タイプ | – |
| 接液面シール | – | – | – | – | – | – | PTFE |
200 L サイズのキャニスター
| 仕様 | NC-200-2 |
| 外径 | 134 mm |
| 高さ(最大) | 85 mm |
| ネックスレッド | 4.75-4 のこ歯ねじ |
| 適正トルク | 47-54 N•m (35-40 ft•lb) |
| キャニスターサイズ | 200 L |
| 材質 | NC-200-2 | NCE-200-2 |
| クロージャー/キャップ本体 | アルミニウム | アルミニウム |
| コンプレッションリング | ポリプロピレン | ポリプロピレン |
| キャップO-リング | PTFE コーティング EPDM | PTFE コーティング EPDM |
| クロージャーO-リング | FEP 被覆シリコーン | FEP 被覆シリコーン |
| ブレークシール | PTFE, NA-09タイプ | PTFE, NA-49 ドーナツ タイプ |
200 L サイズの高粘度薬液用キャニスター
| 仕様 | NCV-200-T | NCV-200-B |
| 外径 | 78 mm | 133 mm |
| キャップ高さ | 38 mm |
- |
| 全体の高さ | 48 mm | 89 mm |
| ネックスレッド | 63 mm のこ歯ねじ | 4.75-4 のこ歯ねじ |
| 適正トルク | 27-34 N•m (20-25 ft•lb) | 47-54 N•m (35-40 ft•lb) |
| キャニスターサイズ | 200 L | 200 L |
| 材質 | シッピングキャップ (上) NCV-200-T |
クロージャー本体 (下) NCV-200-B |
| クロージャー/キャップ本体 | ステンレス | ステンレス |
| コンプレッションリング | － | ポリプロピレン |
| キャップO-リング | FEP 被覆シリコーン | – |
| クロージャーO-リング | – | FEP 被覆シリコーン |
| 接液面/フィットメントシール | Chemraz® (ケムラッツ) | – |
ソフトウェアのバージョンアップ情報の送付が選択されました
-
NC-W2
Removable polypropylene closure with PTFE seal, buttress 63 mm thread
-
NC-W1
Non key-coded polyethylene breakseal closure, buttress 63 mm thread
-

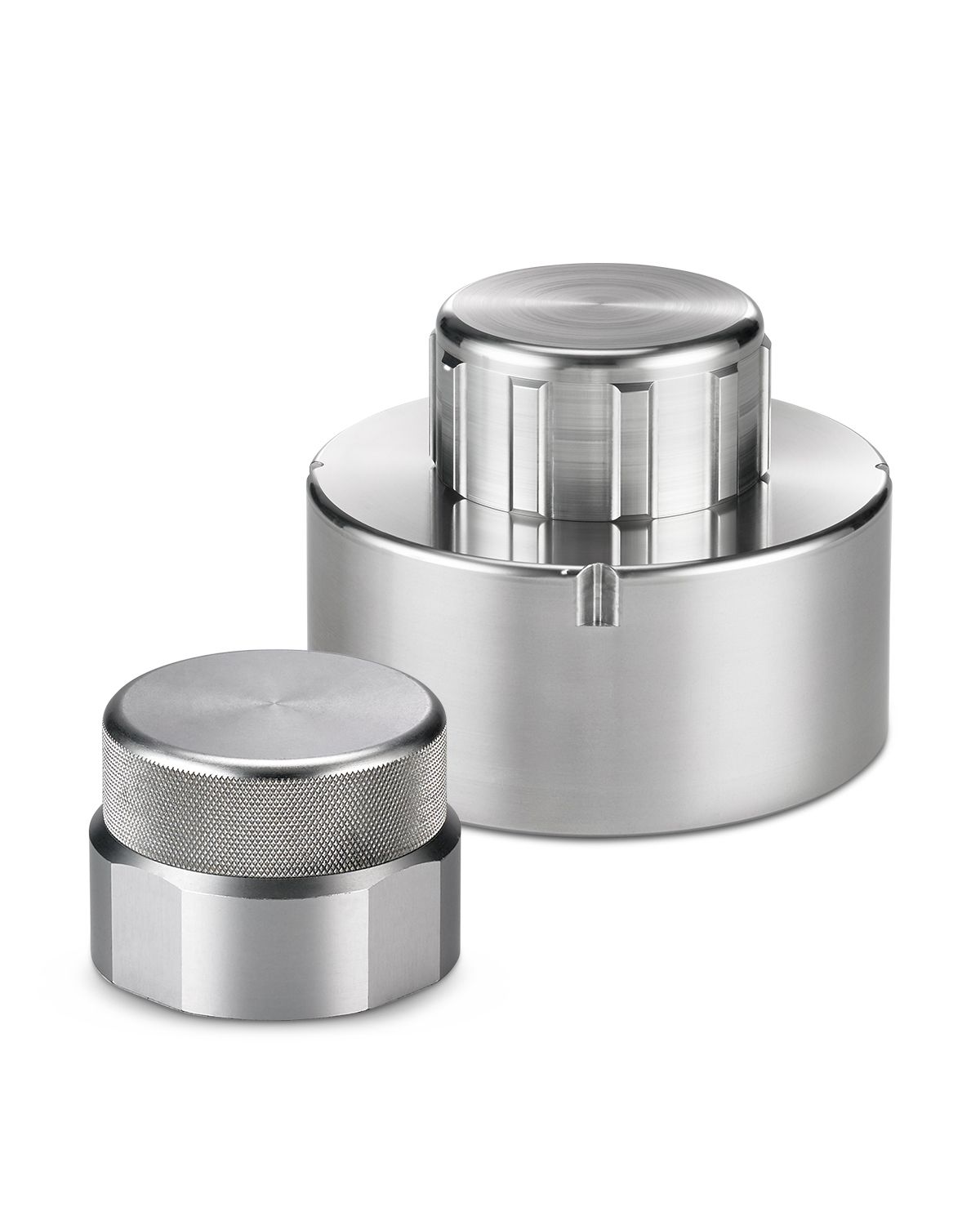

NCV-200-T
Stainless steel shipping cap (top) for NOWPak liner-based canister system, 200 liter, used with NCV-200-B
-
NCV-200-B
Stainless steel closure (bottom) for NOWPak liner-based canister system, 200 liter, used with NCV-200-T
-
NA-18
Torque wrench, 1/2" drive, for use with NA-10 torque adapter, for NC-03 and NC-04 type aluminum closures
-
NA-10
Torque adapter, 1/2" drive, for NC-03 and NC-04 type aluminum closures, works with NA-18 torque wrench
-
NA-09-50
Replacement PTFE/PE breakseal for use with NC-03, NC-04, and NC-200 type closures, bag of 50
-
NA-09-500
Replacement PTFE/PE breakseal for use with NC-03, NC-04, and NC-200 type closures, bag of 500
-
NA-60
Liner insertion tool for 4- to 20-liter NOWPak® liner-based bottle and canister systems
-
NA-60-200
Liner insertion tool for 200-liter NOWPak® liner-based canister system
-
201075-C
Closure replacement FEP-encapsulated silicone O-ring for NC-200-2 (body) and NCV-200-B
-
400321-C-500
Closure replacement HDPE compression ring or NC-03 (body), bag of 500
-
401120-C
Closure body compression ring for NC-200-2 and NCE-200-2 closures, polypropylene, quantity of one
-
NA-23
Breakseal insertion tool
-
200328-C
Closure body and cap seal replacement O-ring for NC-04 and NCE-04 closures, EPDM with PTFE coating, quantity of one
-
200328-C-50
Closure body and cap seal replacement O-ring for NC-04 and NCE-04 closures, EPDM with PTFE coating, bag of 50
-
200328-C-500
Closure body and cap seal replacement O-ring for NC-04 and NCE-04 closures, EPDM with PTFE coating, bag of 500
-
NA-133-T-10
Closure cap seal replacement O-ring for NC-04-2 closure, FEP-encapsulated silicone, bag of 10
-
NA-133-T-100
Closure cap seal replacement O-ring for NC-04-2 closure, FEP-encapsulated silicone, bag of 100
-
NA-133-B-10
Closure body seal replacement O-ring for NC-04-2 closure, FEP-encapsulated silicone, bag of 10
-
NA-133-B-100
Closure body seal replacement O-ring for NC-04-2 closure, FEP-encapsulated silicone, bag of 100
-
NA-133-S-10
Closure body replacement split compression ring for NC-04, NC-04-2, and NCE-04 closures, bag of 10
-
NA-133-S-100
Closure body replacement split compression ring for NC-04, NC-04-2, and NCE-04 closures, bag of 100
-
NA-49-50
Replacement breakseal, donut style, precleaned laminate construction with PTFE wetted surface, bag of 50
-
NA-49-500
Replacement breakseal, donut style, precleaned laminate construction with PTFE wetted surface, bag of 500
-
400321-C-100
Closure body compression ring for NC-03, NC-03-2, and NCE-03 closures, HDPE, bag of 100
-
200316
Replacement Chemraz® fitment seal for NCV-200-T, quantity of one
-
2100665-C
Replacement FEP-encapsulated silicone O-ring for NCV-200-T, quantity of one
| 型番 | 容器サイズ | キャニスターネックスレッド | クロージャーO-リング | ブレークシールのタイプ | 数量 |
|---|---|---|---|---|---|
| NC-03 | 4、10、18、19、 40 L | UN 2.5-12ねじ | EPDM | Standard, NA-09 | 50 |
| NC-03-2 | 4、10、18、19、 40 L | UN 2.5-12ねじ | Teflon®被覆シリコーン | Standard, NA-09 | 50 |
| NC-04 | 4、10、18、19、 20、40 L | のこ歯ねじ63 mm | EPDM | Standard, NA-09 | 50 |
| NC-04-2 | 4、10、18、19、 20、40 L | のこ歯ねじ63 mm | Teflon®被覆シリコーン | Standard, NA-09 | 50 |
| NC-200-2 | 200 L (2"フィットメント付き) | 4.75-4のこ歯ねじ | Teflon®被覆シリコーン | Standard, NA-09 | 25 |
| NCE-03 | 4、10、18、19、 40 L | UN 2.5-12ねじ | EPDM | Donut, NA-49 | 50 |
| NCE-04 | 4、10、18、19、 20、40 L | のこ歯ねじ63 mm | Teflon®被覆シリコーン | Donut, NA-49 | 50 |
| NCE-200-2 | 200 L (2"フィットメント付き) | 4.75-4のこ歯ねじ | Teflon®被覆シリコーン | Donut, NA-49 | 25 |
| NCV-200-B | 200 L | 4.75-4のこ歯ねじ | Teflon®被覆シリコーン | N/A | 1 |
| NCV-200-T | 200 L | のこ歯ねじ63 mm | Teflon®被覆シリコーン | N/A | 1 |
