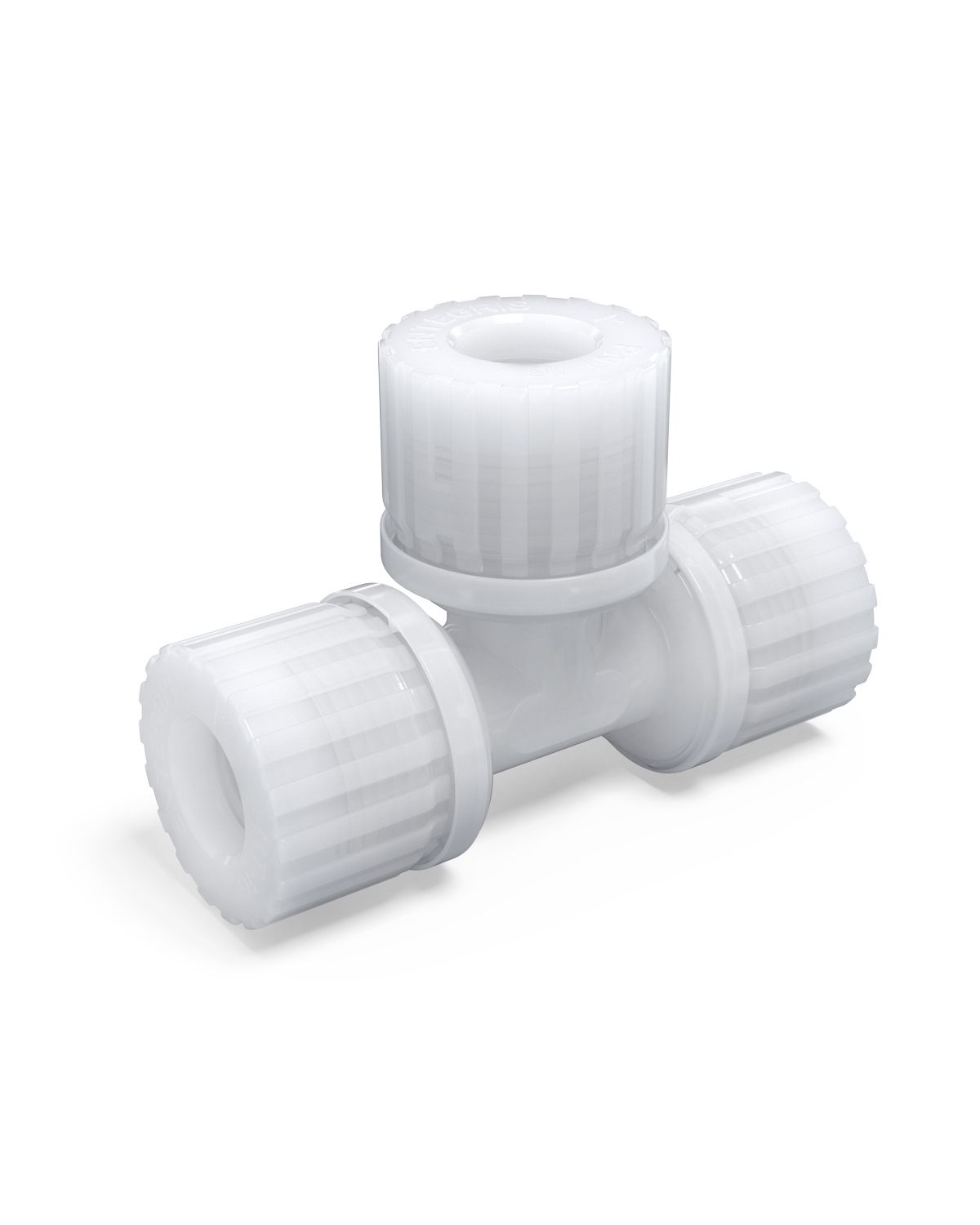

PrimeLock® ティ ユニオン
- 高純度な腐食性薬液のハンドリング
- 半導体製造
- フォトリソグラフィ
- 薬液供給
- CMP
- 洗浄・剥離
- 高温洗浄プロセス
- 太陽電池、LED、フラットパネルディスプレイ
- 表面張力の低い薬液に優れた性能を発揮
仕様書
型番 | 接続1 | 接続2 | 接続3 | オリフィス | 寸法 | |||
A | B | C | D | |||||
PT-4K-3 | 6.35 mm (1/4") | 6.35 mm (1/4") | 6.35 mm (1/4") | 4.1 mm | 72.1 mm | 36.1 mm | 36.1 mm | 36.1 mm |
PT-6K-3 | 9.52 mm (3/8") | 9.52 mm (3/8") | 9.52 mm (3/8") | 6.4 mm | 83.3 mm | 41.7 mm | 41.7 mm | 41.7 mm |
PT-8K-3 | 12.7 mm (1/2") | 12.7 mm (1/2") | 12.7 mm (1/2") | 9.4 mm | 96.0 mm | 48.0 mm | 48.0 mm | 48.0 mm |
PT-12K-3 | 19.05 mm (3/4") | 19.05 mm (3/4") | 19.05 mm (3/4") | 15.7 mm | 120.9 mm | 60.5 mm | 60.5 mm | 60.5 mm |
PT-16K-3 | 25.4 mm (1”) | 25.4 mm (1”) | 25.4 mm (1”) | 22.1 mm | 140.7 mm | 70.4 mm | 70.4 mm | 70.4 mm |
PT-20K-3 | 31.75 mm (1 1/4") | 31.75 mm (1 1/4") | 31.75 mm (1 1/4") | 27.9 mm | 176.3 mm | 88.1 mm | 88.1 mm | 88.1 mm |
PT-24K-3 | 38.1 mm (1 1/2") | 38.1 mm (1 1/2") | 38.1 mm (1 1/2") | 33.8 mm | 216.4 mm | 32.0 mm | 32.0 mm | 32.0 mm |
PT-M40K-3 | 40 mm | 40 mm | 40 mm | 33.8 mm | 217.4 mm | 108.7 mm | 108.7 mm | 108.7 mm |
PT-6K8K6K-3 | 9.52 mm (3/8") | 12.7 mm (1/2") | 9.52 mm (3/8") | 6.4 mm | 83.3 mm | 41.7 mm | 41.7 mm | 48.0 mm |
PT-6K4K6K-3 | 9.52 mm (3/8") | 6.35 mm (1/4") | 9.52 mm (3/8") | 4.1 mm | 83.3 mm | 41.7 mm | 41.7 mm | 36.1 mm |
PT-6K8K6K-3 | 9.52 mm (3/8" | 12.7 mm (1/2") | 9.52 mm (3/8" | 6.4 mm | 83.3 mm | 41.7 mm | 41.7 mm | 48.0 mm |
PT-6K12K6K-3 | 9.52 mm (3/8") | 19.05 mm (3/4") | 9.52 mm (3/8") | 6.4 mm | 88.4 mm | 44.2 mm | 44.2 mm | 60.5 mm |
PT-8K4K8K-3 | 12.7 mm (1/2") | 6.35 mm (1/4") | 12.7 mm (1/2") | 4.1 mm | 96.0 mm | 48.0 mm | 48.0 mm | 39.9 mm |
PT-8K6K6K-3 | 12.7 mm (1/2") | 9.52 mm (3/8") | 9.52 mm (3/8") | 6.4 mm | 89.7 mm | 48.0 mm | 41.7 mm | 41.7 mm |
PT-8K6K8K-3 | 12.7 mm (1/2") | 9.52 mm (3/8") | 12.7 mm (1/2") | 6.4 mm | 96.0 mm | 48.0 mm | 48.0 mm | 41.7 mm |
PT-8K8K4K-3 | 12.7 mm (1/2") | 12.7 mm (1/2") | 6.35 mm (1/4") | 4.1 mm | 87.9 mm | 48.0 mm | 39.9 mm | 48.0 mm |
PT-8K16K8K-3 | 12.7 mm (1/2") | 25.4 mm (1") | 12.7 mm (1/2") | 9.4 mm | 106.2 mm | 53.1 mm | 53.1 mm | 70.4 mm |
PT-12K4K12K-3 | 19.05 mm (3/4") | 6.35 mm (1/4") | 19.05 mm (3/4") | 4.1 mm | 120.4 mm | 60.2 mm | 60.2 mm | 42.4 mm |
PT-12K6K12K-3 | 19.05 mm (3/4") | 9.52 mm (3/8") | 19.05 mm (3/4") | 6.4 mm | 119.9 mm | 59.9 mm | 59.9 mm | 44.2 mm |
PT-12K8K6K | 19.05 mm (3/4") | 12.7 mm (1/2") | 9.52 mm (3/8") | 6.4 mm | 104.6 mm | 60.5 mm | 44.2 mm | 48.0 mm |
PT-12K8K8K-3 | 19.05 mm (3/4") | 12.7 mm (1/2") | 12.7 mm (1/2") | 9.4 mm | 108.5 mm | 60.5 mm | 48.0 mm | 48.0 mm |
PT-12K8K12K-3 | 19.05 mm (3/4") | 12.7 mm (1/2") | 19.05 mm (3/4") | 9.4 mm | 120.9 mm | 60.5 mm | 60.5 mm | 48.0 mm |
PT-12K12K8K-3 | 19.05 mm (3/4") | 19.05 mm (3/4") | 12.7 mm (1/2") | 9.4 mm | 108.5 mm | 60.5 mm | 48.0 mm | 60.5 mm |
PT-12K16K12K-3 | 19.05 mm (3/4") | 25.4 mm (1") | 19.05 mm (3/4") | 15.7 mm | 120.9 mm | 60.5 mm | 60.5 mm | 70.4 mm |
PT-16K4K16K-3 | 25.4 mm (1") | 6.35 mm (1/4") | 25.4 mm (1") | 4.1 mm | 140.7 mm | 70.4 mm | 70.4 mm | 47.5 mm |
PT-16K6K16K-3 | 25.4 mm (1") | 9.52 mm (3/8") | 25.4 mm (1") | 6.4 mm | 140.7 mm | 70.4 mm | 70.4 mm | 49.3 mm |
PT-16K8K16K-3 | 25.4 mm (1") | 12.7 mm (1/2") | 25.4 mm (1") | 9.4 mm | 140.7 mm | 70.4 mm | 70.4 mm | 53.1 mm |
PT-16K12K16K-3 | 25.4 mm (1") | 19.05 mm (3/4") | 25.4 mm (1") | 15.7 mm | 140.7 mm | 70.4 mm | 70.4 mm | 60.5 mm |
PT-16K8K12K-3 | 25.4 mm (1") | 12.7 mm (1/2") | 19.05 mm (3/4") | 9.4 mm | 130.8 mm | 70.4 mm | 60.5 mm) | 53.1 mm |
PT-16K16K4K-3 | 25.4 mm (1") | 25.4 mm (1") | 6.35 mm (1/4") | 4.1 mm | 117.9 mm | 70.4 mm | 47.5 mm | 70.4 mm |
PT-16K16K8K-3 | 25.4 mm (1") | 25.4 mm (1") | 12.7 mm (1/2") | 9.4 mm | 123.4 mm | 70.4 mm | 53.1 mm | 70.4 mm |
PT-16k16k12k-3 | 25.4 mm (1") | 25.4 mm (1") | 19.05 mm (3/4") | 15.7 mm | 130.8 mm | 70.4 mm | 60.5 mm | 70.4 mm |
PT-20K8K16K-3 | 31.75 mm (1 1/4") | 12.7 mm (1/2") | 25.4 mm (1") | 9.4 mm | 158.5 mm | 88.1 mm | 70.4 mm | 57.7 mm |
PT-20K8K20K-3 | 31.75 mm (1 1/4") | 12.7 mm (1/2") | 31.75 mm (1 1/4") | 9.4 mm | 176.3 mm | 88.1 mm | 88.1 mm | 57.7 mm |
PT-20K12K20K-3 | 31.75 mm (1 1/4") | 19.05 mm (3/4") | 31.75 mm (1 1/4") | 15.7 mm | 176.3 mm | 88.1 mm | 88.1 mm | 65.0 mm |
PT-20K12K16K-3 | 31.75 mm (1 1/4") | 25.4 mm (1”) | 25.4 mm (1”) | 22.1 mm | 176.3 mm | 88.1 mm | 70.4 mm | 70.4 mm |
PT-20K16K20K-3 | 31.75 mm (1 1/4") | 25.4 mm (1”) | 31.75 mm (1 1/4") | 22.1 mm | 176.3 mm | 88.1 mm | 88.1 mm | 70.4 mm |
PT-20K20K8K-3 | 31.75 mm (1 1/4") | 31.75 mm (1 1/4") | 12.7 mm (1/2") | 9.4 mm | 145.8 mm | 88.1 mm | 57.7 mm | 88.1 mm |
PT-20K20K16K-3 | 31.75 mm (1 1/4") | 31.75 mm (1 1/4") | 19.05 mm (3/4") | 15.7 mm | 158.5 mm | 88.1 mm | 70.4 mm | 88.1 mm |
PT-24K12K24K-3 | 38.10 mm (1 1/2") | 19.05 mm (3/4") | 38.10 mm (1 1/2") | 15.7 mm | 217.4 mm | 108.7 mm | 108.7 mm | 71.1 mm |
PT-24K16K24K-3 | 38.10 mm (1 1/2") | 25.4 mm (1") | 38.10 mm (1 1/2") | 22.1 mm | 217.4 mm | 108.7 mm | 108.7 mm | 76.5 mm |
PT-24K24K8K-3 | 38.10 mm (1 1/2") | 38.10 mm (1 1/2") | 12.7 mm (1/2") | 9.4 mm | 172.5 mm | 108.7 mm | 63.8 mm | 108.7 mm |
PT-M40K12KM40K-3 | 40 mm | 19.05 mm (3/4") | 40 mm | 15.7 mm | 217.4 mm | 108.7 mm | 108.7 mm | 71.1 mm |
PT-M40K16KM40K-3 | 40 mm | 31.75 mm (1 1/4") | 40 mm | 22.1 mm | 217.4 mm | 108.7 mm | 108.7 mm | 76.5 mm |
継手の信頼性試験結果
試験項目 | 試験条件 | 合格基準 | 結果 |
破壊圧力 | リークが発生するまで加圧 | チューブが破裂する前に外部へのリークがないこと | 合格 |
圧力サイクルによるリーク試験 | 6.35 mm (1/4") - 31.75 mm (1 1/4"): 1241 kPa @ 水 23 °C | 100万回加圧した後に外部へのリークがないこと @ 1.5 × 許容圧力 | 合格 |
38.1 mm (1 1/2"): 1034 kPa @ 水 23 °C | |||
6.35 mm (1/4") - 31.75 mm (1 1/4"): 414 kPa @ オイル 200 °C | 100万回加圧した後に外部へのリークがないこと @ 1.5 × 許容圧力 | 合格 | |
38.1 mm (1 1/2"): 414 kPa @ オイル 150 °C | |||
高圧によるリーク試験 | 継手を浸漬 チューブ破壊圧力の80 %に相当する圧力で加圧(窒素) | 外部へのリークがないこと | 合格 |
チューブ引き抜き試験 | 継手からチューブが引き抜けるまで、引張荷重を負荷 | 6.35 mm (1/4") (178 N) 9.52 mm (3/8") (400 N) 12.7 mm (1/2") (534 N) 19.05 mm (3/4") (890 N) 25.4 mm (1") (1112 N) 31.75 mm (1 1/4") (1557 N) 38.1 mm (1 1/2") (1779 N) | 合格 |
薬液による試験 | 硫酸 フッ素系界面活性剤 硫酸銅 | 200万回加圧した後に外部へのリークがないこと | 合格 合格 合格 |
6.35 mm (1/4") - 31.75 mm (1 1/4")サイズ | 38.1 mm (1 1/2")サイズ | ||
---|---|---|---|
材質 | 本体、インサート、ナット | PFA | PFA |
接続確認リング | ETFE | ETFE | |
使用条件 | 最高使用圧力 | 827 kPa @ 21°C | 689 kPa @ 21°C |
276 kPa @ 200°C | 276 kPa @ 150°C | ||
流体温度 | -18 °C ~ 200°C | -18°C ~ 150°C | |
適合規格 | RoHS | RoHS |
PFAチューブの適合寸法
外径 | 外径公差 | 肉厚 | 肉厚公差 |
6.35 mm (1/4") | ±0.10 mm | ±1.19 mm | ±0.10 mm |
9.52 mm (3/8") | ±0.10 mm | ±1.57 mm | ±0.13 mm |
12.70 mm (1/2") | ±0.13 mm | ±1.57 mm | ±0.13 mm |
19.05 mm (3/4") | ±0.13 mm | ±1.57 mm | ±0.13 mm |
25.40 mm (1") | ±0.13 mm | ±1.57 mm | ±0.13 mm |
31.75 mm (1 1/4") | ±0.18 mm | ±1.90 mm | ±0.18 mm |
38.10 mm (1 1/2"), 40 mm | ±0.18 mm | ±2.18 mm | ±0.18 mm |
ソフトウェアのバージョンアップ情報の送付が選択されました
1 1/2" PrimeLock® Fitting Wrench Tightening Instructions
PrimeLock® Insert Installation using a Power Drill for 1 1/4" , 1 1/2" or 40 mm tubing
PrimeLock® Insert Installation Instructions
PrimeLock® Minimum Tube Union Insert Installation Instructions
PrimeLock Fittings
PrimeLock® Fitting Technology and Installation Overview
PrimeLock® Fitting Introduction
型番 | 接続1 | 接続2 | 接続3 |
---|---|---|---|
PT-12K-3 | 19.05 mm (3/4") プライムロック | 19.05 mm (3/4") プライムロック | 19.05 mm (3/4") プライムロック |
PT-12K12K8K-3 | 19.05 mm (3/4") プライムロック | 19.05 mm (3/4") プライムロック | 12.7 mm (1/2") プライムロック |
PT-12K16K12K-3 | 19.05 mm (3/4") プライムロック | 25.4 mm (1") プライムロック | 19.05 mm (3/4") プライムロック |
PT-12K4K12K-3 | 19.05 mm (3/4") プライムロック | 6.35 mm (1/4") プライムロック | 19.05 mm (3/4") プライムロック |
PT-12K6K12K-3 | 19.05 mm (3/4") プライムロック | 9.53 mm (3/8") プライムロック | 19.05 mm (3/4") プライムロック |
PT-12K8K12K-3 | 19.05 mm (3/4") プライムロック | 12.7 mm (1/2") プライムロック | 19.05 mm (3/4") プライムロック |
PT-12K8K6K-3 | 19.05 mm (3/4") プライムロック | 12.7 mm (1/2") プライムロック | 9.52 mm (3/8") プライムロック |
PT-12K8K8K-3 | 19.05 mm (3/4") プライムロック | 12.7 mm (1/2") プライムロック | 12.7 mm (1/2") プライムロック |
PT-16K-3 | 25.4 mm (1") プライムロック | 25.4 mm (1") プライムロック | 25.4 mm (1") プライムロック |
PT-16K12K16K-3 | 25.4 mm (1") プライムロック | 19.05 mm (3/4") プライムロック | 25.4 mm (1") プライムロック |
PT-16K16K12K-3 | 25.4 mm (1") プライムロック | 25.4 mm (1") プライムロック | 19.05 mm (3/4") プライムロック |
PT-16K16K4K-3 | 25.4 mm (1") プライムロック | 25.4 mm (1") プライムロック | 6.35 mm (1/4") プライムロック |
PT-16K16K8K-3 | 25.4 mm (1") プライムロック | 25.4 mm (1") プライムロック | 12.7 mm (1/2") プライムロック |
PT-16K4K16K-3 | 25.4 mm (1") プライムロック | 6.35 mm (1/4") プライムロック | 25.4 mm (1") プライムロック |
PT-16K6K16K-3 | 25.4 mm (1") プライムロック | 9.53 mm (3/8") プライムロック | 25.4 mm (1") プライムロック |
PT-16K8K12K-3 | 25.4 mm (1") プライムロック | 12.7 mm (1/2") プライムロック | 19.05 mm (3/4") プライムロック |
PT-16K8K16K-3 | 25.4 mm (1") プライムロック | 12.7 mm (1/2") プライムロック | 25.4 mm (1") プライムロック |
PT-20K-3 | 31.75 mm (1 1/4") プライムロック | 31.75 mm (1 1/4") プライムロック | 31.75 mm (1 1/4") プライムロック |
PT-20K12K20K-3 | 31.75 mm (1 1/4") プライムロック | 19.05 mm (3/4") プライムロック | 31.75 mm (1 1/4") プライムロック |
PT-20K16K20K-3 | 31.75 mm (1 1/4") プライムロック | 25.4 mm (1") プライムロック | 31.75 mm (1 1/4") プライムロック |
PT-20K20K16K-3 | 31.75 mm (1 1/4") プライムロック | 31.75 mm (1 1/4") プライムロック | 25.4 mm (1") プライムロック |
PT-20K20K8K-3 | 31.75 mm (1 1/4") プライムロック | 31.75 mm (1 1/4") プライムロック | 12.7 mm (1/2") プライムロック |
PT-20K8K16K-3 | 31.75 mm (1 1/4") プライムロック | 12.7 mm (1/2") プライムロック | 25.4 mm (1") プライムロック |
PT-20K8K20K-3 | 31.75 mm (1 1/4") プライムロック | 12.7 mm (1/2") プライムロック | 31.75 mm (1 1/4") プライムロック |
PT-24K-3 | 38.1 mm (1 1/2") プライムロック | 38.1 mm (1 1/2") プライムロック | 38.1 mm (1 1/2") プライムロック |
PT-24K12K24K-3 | 38.1 mm (1 1/2") プライムロック | 19.05 mm (3/4") プライムロック | 38.1 mm (1 1/2") プライムロック |
PT-24K16K24K-3 | 38.1 mm (1 1/2") プライムロック | 25.4 mm (1") プライムロック | 38.1 mm (1 1/2") プライムロック |
PT-24K24K8K-3 | 38.1 mm (1 1/2") プライムロック | 38.1 mm (1 1/2") プライムロック | 12.7 mm (1/2") プライムロック |
PT-4K-3 | 6.35 mm (1/4") プライムロック | 6.35 mm (1/4") プライムロック | 6.35 mm (1/4") プライムロック |
PT-6K-3 | 9.52 mm (3/8") プライムロック | 9.53 mm (3/8") プライムロック | 9.52 mm (3/8") プライムロック |
PT-6K12K6K-3 | 9.52 mm (3/8") プライムロック | 19.05 mm (3/4") プライムロック | 9.52 mm (3/8") プライムロック |
PT-6K4K4K-3 | 9.52 mm (3/8") プライムロック | 6.35 mm (1/4") プライムロック | 6.35 mm (1/4") プライムロック |
PT-6K4K6K-3 | 9.52 mm (3/8") プライムロック | 6.35 mm (1/4") プライムロック | 9.52 mm (3/8") プライムロック |
PT-6K8K6K-3 | 9.52 mm (3/8") プライムロック | 12.7 mm (1/2") プライムロック | 9.52 mm (3/8") プライムロック |
PT-8K-3 | 12.7 mm (1/2") プライムロック | 12.7 mm (1/2") プライムロック | 12.7 mm (1/2") プライムロック |
PT-8K16K8K-3 | 12.7 mm (1/2") プライムロック | 25.4 mm (1") プライムロック | 12.7 mm (1/2") プライムロック |
PT-8K4K8K-3 | 12.7 mm (1/2") プライムロック | 6.35 mm (1/4") プライムロック | 12.7 mm (1/2") プライムロック |
PT-8K6K6K-3 | 12.7 mm (1/2") プライムロック | 9.53 mm (3/8") プライムロック | 9.52 mm (3/8") プライムロック |
PT-8K6K8K-3 | 12.7 mm (1/2") プライムロック | 9.53 mm (3/8") プライムロック | 12.7 mm (1/2") プライムロック |
PT-8K8K4K-3 | 12.7 mm (1/2") プライムロック | 12.7 mm (1/2") プライムロック | 6.35 mm (1/4") プライムロック |
PT-M40K-3 | 40 mm プライムロック | 40 mm プライムロック | 40 mm プライムロック |
PT-M40K16KM40K-3 | 40 mm プライムロック | 25.4 mm (1") プライムロック | 40 mm プライムロック |
