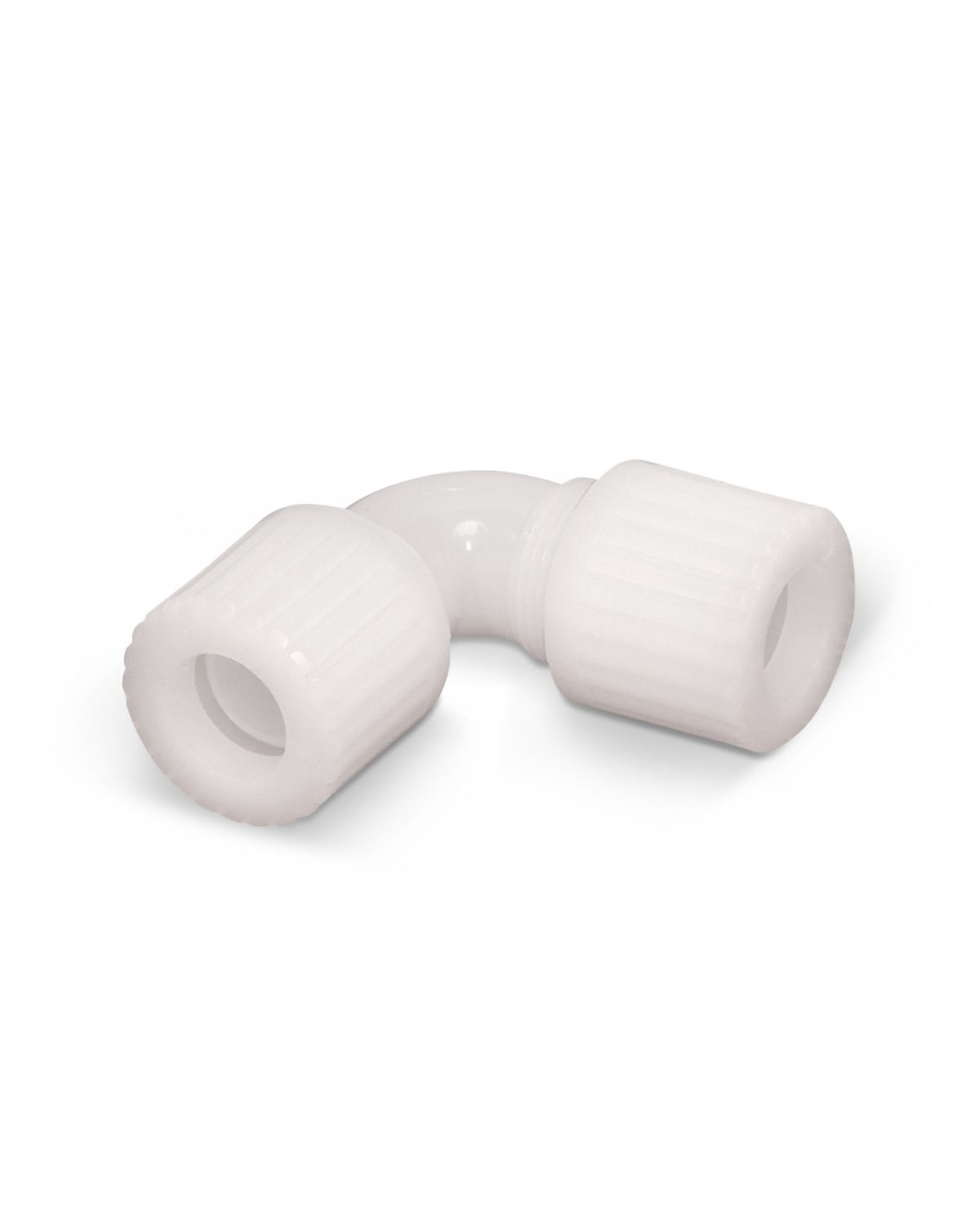

Flaretek® 90° スイープエルボユニオン
NOTE! Flaretek® fittings are specifically designed, tested and characterized to work together with specific Flaretek fitting components manufactured by Entegris. Customers assume the risk of connection integrity if Flaretek fittings, body and/or nut components are attached to components manufactured by third parties.
- 高純度の腐食性薬液アプリケーション
- 太陽電池、LED、フラットパネルディスプレイ
- 半導体製造
- フォトリソグラフィ
- 薬液供給
- CMP
仕様書
フレアロックII継手
特許取得済みのフレアロックII継手 (-II) は、溝切り加工したチューブのグリップ力、フェルールロック機構の信頼性とコンパクトでリークフリーのフレアテック継手本体を組み合わせた設計です。継手本体、ロッキングリングおよびナットの材質はすべてPFAです。フレアロックII継手専用のグルービングツールもあります。
寸法について:
*:PFA製の本体で型番末尾はナットの材質 -1 (PVDF)、-3 (PFA)、または-6 (CPFA)
II:PFA製本体でフレアロックII (PFA)のナット
型番 | 接続1 | 接続2 | オリフィス | 寸法A | 寸法B |
USE8FN-1 | 12.7 mm (1/2") | 12.7 mm (1/2") | 9.7 mm | 47.0 mm | 47.0 mm |
USE8FN-3 | 12.7 mm (1/2") | 12.7 mm (1/2") | 9.7 mm | 47.0 mm | 47.0 mm |
USE8FN-6 | 12.7 mm (1/2") | 12.7 mm (1/2") | 9.7 mm | 47.0 mm | 47.0 mm |
USE8FN-II | 12.7 mm (1/2") | 12.7 mm (1/2") | 9.7 mm | 47.2 mm | 47.2 mm |
USE12FN-1 | 19.05 mm (3/4") | 19.05 mm (3/4") | 16.0 mm | 55.9 mm | 55.9 mm |
USE12FN-3 | 19.05 mm (3/4") | 19.05 mm (3/4") | 16.0 mm | 55.9 mm | 55.9 mm |
USE12FN-6 | 19.05 mm (3/4") | 19.05 mm (3/4") | 16.0 mm | 55.9 mm | 55.9 mm |
USE12FN-II | 19.05 mm (3/4") | 19.05 mm (3/4") | 16.0 mm | 56.4 mm | 56.4 mm |
USE16FN-1 | 25.4 mm (1") | 25.4 mm (1") | 22.4 mm | 72.4 mm | 72.4 mm |
USE16FN-3 | 25.4 mm (1") | 25.4 mm (1") | 22.4 mm | 72.4 mm | 72.4 mm |
USE16FN-6 | 25.4 mm (1") | 25.4 mm (1") | 22.4 mm | 72.4 mm | 72.4 mm |
USE16FN-II | 25.4 mm (1") | 25.4 mm (1") | 22.4 mm | 71.4 mm | 71.4 mm |
最高使用圧力定表
フレアテックチューブ継手
各種フレアテックナットのサイズ別の最高使用圧力を以下の表に示します(チューブの仕様を参考として記載)。これらの情報はシステム設計の参考として提供しています。システムの最高使用圧力は、最高使用圧力の最も低い部品によって制限されます。
サイズ (X) | 温度°C | PVDFナット FL(X)-1 kPa | PFAナット FL(X)-3 kPa | CPFAナット FL(X)-6 kPa | フレアロック II PFAナット FL(X)II-3 kPa | フロロライン 高清浄PFAチューブ kPa |
6.35 mm (1/4") (4) | 24 | 1551 | 1551 | 1551 | 1551 | 1882 |
93 | 917 | 917 | 917 | 993 | 938 | |
121 | 689 | 689 | 689 | 827 | 586 | |
150 | 517 | 517 | 517 | 655 | 421 | |
175 | N/R | 345 | 345 | 483 | 248 | |
200 | N/R | N/R | 103 | 310 | N/R | |
9.53mm (3/8") (6) | 24 | 1551 | 1551 | 1551 | 1551 | 1613 |
93 | 917 | 917 | 917 | 993 | 800 | |
121 | 689 | 689 | 689 | 827 | 503 | |
150 | 517 | 517 | 517 | 655 | 359 | |
175 | N/R | 345 | 345 | 483 | 214 | |
200 | N/R | N/R | 103 | 310 | N/R | |
12.7 mm (1/2") (8) | 24 | 1310 | 1310 | 1310 | 1310 | 1158 |
93 | 689 | 689 | 689 | 724 | 572 | |
121 | 517 | 517 | 517 | 565 | 359 | |
150 | 345 | 345 | 345 | 400 | 255 | |
175 | N/R | 276 | 276 | 379 | 152 | |
200 | N/R | N/R | 103 | 241 | N/R | |
19.05 mm (3/4") (12) | 24 | 758 | 758 | 758 | 965 | 738 |
93 | 524 | 524 | 524 | 689 | 365 | |
121 | 241 | 241 | 241 | 324 | 228 | |
150 | 186 | 186 | 186 | 276 | 165 | |
175 | N/R | 138 | 138 | 234 | 95.5 | |
200 | N/R | N/R | 103 | 186 | N/R | |
25.4 mm (1") (16) | 24 | 517 | 517 | 517 | 620 | 531 |
93 | 276 | 276 | 276 | 345 | 262 | |
121 | 193 | 193 | 193 | 234 | 165 | |
150 | 103 | 103 | 117 | 138 | 117 | |
175 | N/R | 103 | 103 | 117 | 68.9 | |
200 | N/R | N/R | 103 | 103 | N/R | |
31.75 mm (1 1/4") (20) | 24 | 552 | 552 | * | N/A | 552 |
40 mm (24) | 24 | N/A | 682 | N/A | N/A | 476 |
N/R | = | 定格なし |
N/A | = | 該当なし |
* | = | お問い合わせください |
ソフトウェアのバージョンアップ情報の送付が選択されました
型番 | 接続1と接続2 | ナットオプション |
---|---|---|
USE12FN-1 | 19.05 mm (3/4") フレアテック | PVDF フレアテック ナット |
USE12FN-3 | 19.05 mm (3/4") フレアテック | PFA フレアテック ナット |
USE12FN-6 | 19.05 mm (3/4") フレアテック | CPFA フレアテック ナット |
USE12FN-II | 19.05 mm (3/4") フレアテック | PFA フレアロックII ナット |
USE16FN-1 | 25.4 mm (1") フレアテック | PVDF フレアテック ナット |
USE16FN-3 | 25.4 mm (1") フレアテック | PFA フレアテック ナット |
USE16FN-6 | 25.4 mm (1") フレアテック | CPFA フレアテック ナット |
USE16FN-II | 25.4 mm (1") フレアテック | PFA フレアロックII ナット |
USE8FN-1 | 12.7 mm (1/2") フレアテック | PVDF フレアテック ナット |
USE8FN-3 | 12.7 mm (1/2") フレアテック | PFA フレアテック ナット |
USE8FN-6 | 12.7 mm (1/2") フレアテック | CPFA フレアテック ナット |
USE8FN-II | 12.7 mm (1/2") フレアテック | PFA フレアロックII ナット |
NOTE! Flaretek® fittings are specifically designed, tested and characterized to work together with specific Flaretek fitting components manufactured by Entegris. Customers assume the risk of connection integrity if Flaretek fittings, body and/or nut components are attached to components manufactured by third parties.
