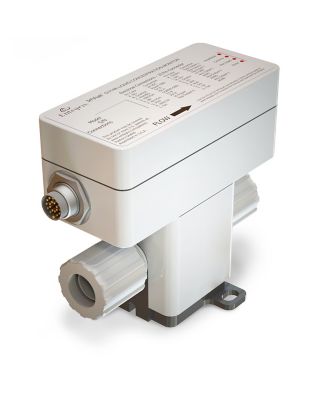

InVue® GV148 液体用濃度計
見積請求
入口/出口のタイプとサイズ：ここにないタイプやサイズにつきましては、インテグリスにお問い合わせください。
19ピンTurck® コネクタ付き 4 m ケーブル (PVC 被覆) の型番：GV1CBLH04
4 線式シリアル通信用 USB コンバータの型番：GV1USBCVT
ソフトウェアのダウンロード
設定、校正および測定管理のための Windows ベースのインターフェース
システム要件：Windows 7 または 10、8GB RAM
最新のソフトウェア バージョン InVue GV148HMI-S1004
トップページ
関連資料
CAD
この製品にCAD図面が利用できる場合があります。CAD図面が利用できるかどうかを確認するには、部品セレクトを使って部品番号を選択してください。
アプリケーション
- スラリーへの過酸化水素水の添加
- スラリーの希釈
- 添加剤の調合
- グローバルループおよびローカルループの監視
- バッチ装置での薬液調合
- 薬液寿命の検出
- CMP 後洗浄液の調合
仕様書
| 寸法 | |||
| ポート接続 | A | B | C |
| 1/4" (6.35mm) フレアテック | 114.6 mm | 33.0 mm | 111.0 mm |
| 3/8" (9.53 mm) フレアテック | 117.7 mm | 34.7 mm | 113.5 mm |
| 1/2" (12.7 mm) フレアテック | 120.9 mm | 36.3 mm | 119.6 mm |
| 3/4" (19.05 mm) フレアテック | 126.6 mm | 38.9 mm | 132.6 mm |
| 1" (25.4 mm) フレアテック | 126.6 mm | 38.9 mm | 154.9 mm |
| 1/2" (12.7 mm) プライムロック | 120.9 mm | 36.3 mm | 122.9 mm |
| 1" (25.4 mm) プライムロック | 126.6 mm | 38.9 mm | 149.6 mm |
| 1/4" (6.35mm) スーパー 300 タイプピラー | 114.6 mm | 33.0 mm | 100.5 mm |
| 3/8" (9.53 mm) スーパー 300 タイプピラー | 117.7 mm | 34.7 mm | 112.5 mm |
| 3/4" (19.05 mm) スーパー 300 タイプピラー | 126.6 mm | 38.9 mm | 134.5 mm |
| センサー材質 | フローセル | PTFE* | |
| 接液窓 | 半導体グレードのサファイア* | ||
| ケーブル被覆 | PVC | ||
| ボンネット、筐体 | PVDF | ||
| 取り付け用プレート | PP | ||
| 電気的な仕様l | ケーブル接続用コネクタ | 19 ピン Turck® オス | |
| 定格電流 | 1.0 A (起動時)、0.5 A (稼働時) | ||
| 電源電圧 | 24 VDC | ||
| IO 入力電圧 | 12 - 24 VDC | ||
| ショート保護機能 | あり | ||
| 外部 LED | 4 個 | ||
| アナログ出力 | 4 ～ 20 mA で濃度、流体温度、屈折率 (RI) を出力 | ||
| デジタル入力数 | 2 点 | ||
| デジタル出力数 | 2 点、各最大 80 mADC | ||
| ゼロ点校正 | デジタル入力、シリアルコマンド、または HMI ソフトウェア | ||
| シリアル通信 | RS485 | 2 線式または 4 線式 | |
| RS422 | 4 線式 | ||
| オペレーティング システム要件 | Windows® 7 または 10 | ||
| ネットワーク互換性 | 可能 | ||
| 流体の圧力と温度 | 最高流体圧力 | 0.55 MPa (40 °C) | |
| 流体温度範囲 | 20 ～ 40 ℃ | ||
| 周囲温度範囲 | 20 ～ 35 ℃ | ||
| 保管温度範囲 | - 15 ～ 40 ℃ | ||
| 屈折率測定に関する仕様 | 屈折率範囲** | 1.32 - 1.40 nD | |
| 精度 | ±2 x 10-4 nD (@ 20 °C、1.332987 ～ 1.4000 nD) | ||
| 再現性 | 5 x 10-5 nD (透明な液体 @ 30 ℃) | ||
| 精度 (標準偏差) | 3 x 10-6 nD (純水 @ 20 °C) | ||
| 応答時間 | < 3 秒、静的な 63 % の変化を移動平均処理しない場合 | ||
| ドリフト | <5 x 10-5 nD/30 日 @ 20 ℃ | ||
| 流体圧力変化による影響 | 1.16 x 10-7 nD/kPa (純水) | ||
| RoHS 指令 | 準拠 | ||
| 適合 IP 規格 | IP54 | ||
| 取り付け姿勢 | 制約なし | ||
| ソフトウェア | 設定、校正および測定管理のための Windows ベースのインターフェース システム要件：Windows 7 または 10、8GB RAM 最新のソフトウェア バージョン InVue GV148HMI-S1004 |
||
| *接液部 **この範囲外の屈折率の測定については、インテグリスへお問い合わせください。 |
|||
ソフトウェアのバージョンアップ情報の送付が選択されました
GV148 Window Cleaner Animation
InVue® GV148 Liquid Concentration Monitor Cleaning Port Removal and Reassembly
型番
| 型番 | Inlet/Outlet Type | Inlet and Outlet Size |
|---|---|---|
| GV1MAH0F08NA | Flaretek® tube fitting | 1/2" |
| GV1MAH0F12NA | Flaretek® tube fitting | 3/4" |
| GV1MAH0F16NA | Flaretek® tube fitting | 1" |
| GV1MAH0K08NA | PrimeLock® tube fitting | 1/2" |
| GV1MAH0K16NA | PrimeLock® tube fitting | 1" |
| GV1MAH0W04NA | Super 300 Type Pillar® tube fitting | 1/4" |
| GV1MAH0W06NA | Super 300 Type Pillar® tube fitting | 3/8" |
| GV1MAH0W12NA | Super 300 Type Pillar® tube fitting | 3/4" |
入口/出口のタイプとサイズ：ここにないタイプやサイズにつきましては、インテグリスにお問い合わせください。
19ピンTurck® コネクタ付き 4 m ケーブル (PVC 被覆) の型番：GV1CBLH04
4 線式シリアル通信用 USB コンバータの型番：GV1USBCVT
ソフトウェアのダウンロード
設定、校正および測定管理のための Windows ベースのインターフェース
システム要件：Windows 7 または 10、8GB RAM
最新のソフトウェア バージョン InVue GV148HMI-S1004
